引言
在现代 Web 开发中，数据可视化已成为不可或缺的一部分。ECharts 作为百度开源的一款优秀的数据可视化库，以其丰富的图表类型和灵活的配置选项广受欢迎。而 Markdown 作为一种轻量级标记语言，因其简洁易用的特性，被广泛应用于文档编写和技术博客中。本文将介绍如何实现在 Markdown 文档中无缝嵌入 ECharts 图表的技术方案。
技术背景
Markdown 及其扩展性
Markdown 最初由 John Gruber 创建，旨在实现” 易读易写” 的纯文本格式。随着发展，Markdown 通过扩展语法支持了更多功能，如代码块、表格等。其中，代码块语法通常用于展示代码片段：
1
2
3
| ``` language
code here
```
|
这种语法为我们嵌入 ECharts 图表提供了天然的接口。
ECharts 简介
ECharts 是一个使用 JavaScript 实现的开源可视化库，可以流畅运行在 PC 和移动设备上，兼容当前绝大部分浏览器。它提供了直观、交互丰富、可高度个性化定制的数据可视化图表。
实现方案
核心思路
我们的目标是在 Markdown 文档中通过特定语法嵌入 ECharts 图表配置，并在渲染时自动将其转换为交互式图表。具体实现步骤如下：
- 识别 Markdown 中的 ECharts 代码块
- 解析其中的 JSON 配置
- 动态创建图表容器
- 初始化 ECharts 实例并应用配置
- 处理响应式布局
代码实现
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| const renderer = new marked.Renderer();
renderer.code = ({ lang, text }) => {
if (lang === 'echarts') {
try {
const chartData = JSON.parse(text.trim());
const randomId = 'echart-' + Math.random().toString(36).substr(2, 9);
setTimeout(() => {
if (typeof echarts !== 'undefined') {
const chart = echarts.init(document.getElementById(randomId));
chart.setOption(chartData);
window.addEventListener('resize', function() {
chart.resize();
});
} else {
console.error('ECharts is not loaded');
}
}, 0);
return `<div id="${randomId}" style="width: 100%; height: 400px;"></div>`;
} catch (e) {
console.error('解析ECharts数据失败:', e);
return `<pre><code>${text}</code></pre>`;
}
} else {
return `<pre><code>${text}</code></pre>`;
}
};
|
关键点解析
自定义 Markdown 渲染器：通过扩展 marked.js 的渲染器，我们能够自定义代码块的渲染逻辑。
ECharts 代码块识别：当代码块语言标记为 echarts 时，我们将其内容视为 ECharts 配置。
JSON 配置解析：使用 JSON.parse 解析代码块内容，确保其是有效的 ECharts 配置。
动态容器创建：为每个图表生成唯一 ID，并创建相应大小的容器 div。
异步初始化：使用 setTimeout 确保 DOM 加载完成后再初始化图表。
响应式处理：监听窗口大小变化事件，自动调整图表尺寸。
使用示例
在 Markdown 文档中嵌入 ECharts 图表非常简单：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| # 标题一
## 标题二
### 标题三
#### 标题四-echarts图
``` echarts
{
"title": {
"text": "销售趋势图"
},
"xAxis": {
"type": "category",
"data": ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"]
},
"yAxis": {
"type": "value"
},
"series": [{
"data": [150, 230, 224, 218, 135, 147, 260],
"type": "line"
}]
}
```
|

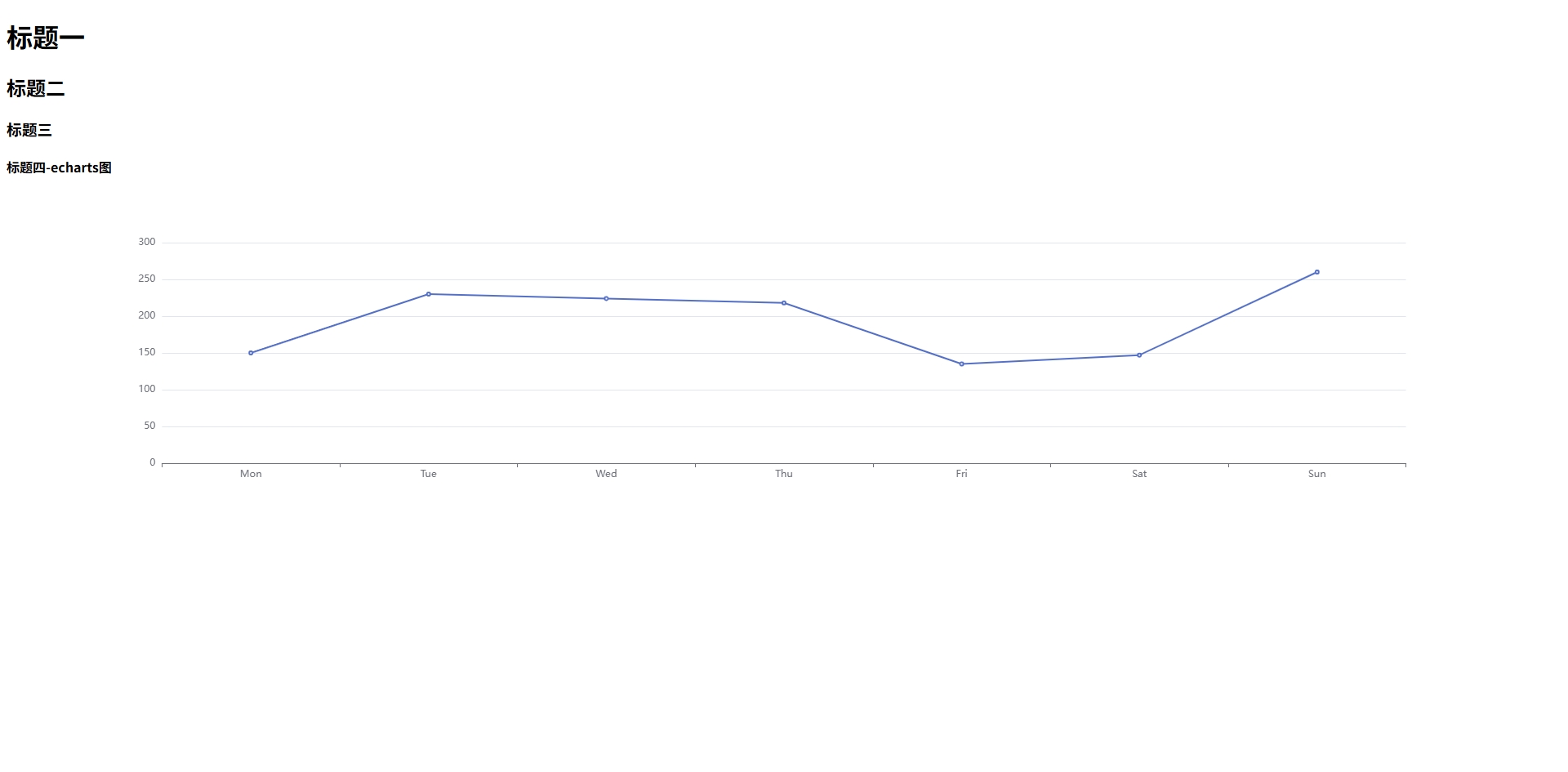

渲染后将自动显示一个折线图，并随窗口大小变化自动调整。
完整示例代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| <!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>ECharts In MarkDwon</title>
</head>
<body>
<div id="responseContent"></div>
<script src="https://cdn.jsdelivr.net/npm/marked/marked.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/echarts@5.4.3/dist/echarts.min.js"></script>
<script>
const renderer = new marked.Renderer();
renderer.code = ({ lang, text }) => {
if (lang === 'echarts') {
try {
const chartData = JSON.parse(text.trim());
const randomId = 'echart-' + Math.random().toString(36).substr(2, 9);
setTimeout(() => {
if (typeof echarts !== 'undefined') {
const chart = echarts.init(document.getElementById(randomId));
chart.setOption(chartData);
window.addEventListener('resize', function() {
chart.resize();
});
} else {
console.error('ECharts is not loaded');
}
}, 0);
return `<div id="${randomId}" style="width: 100%; height: 400px;"></div>`;
} catch (e) {
console.error('解析ECharts数据失败:', e);
return `<pre><code>${text}</code></pre>`;
}
} else {
return `<pre><code>${text}</code></pre>`;
}
};
marked.setOptions({
renderer: renderer,
highlight: function (code, lang) {
return code;
}
});
let markDownStr = "# 标题一\n\n## 标题二\n\n### 标题三\n\n#### 标题四-echarts图\n\n```echarts\n{\"xAxis\":{\"type\":\"category\",\"data\":[\"Mon\",\"Tue\",\"Wed\",\"Thu\",\"Fri\",\"Sat\",\"Sun\"]},\"yAxis\":{\"type\":\"value\"},\"series\":[{\"data\":[150,230,224,218,135,147,260],\"type\":\"line\"}]}\n```";
console.log(markDownStr);
const responseContentEl = document.getElementById('responseContent');
responseContentEl.innerHTML = marked.parse(markDownStr);
</script>
</body>
</html>
|
技术优势
- 无缝集成：保持 Markdown 简洁性的同时增加可视化能力
- 开发友好：前端开发者熟悉的 JSON 配置方式
- 灵活性高：支持 ECharts 所有图表类型和配置选项
- 响应式设计：自动适应不同屏幕尺寸
- 错误处理：配置解析失败时优雅降级为代码块显示
潜在问题与解决方案
- JSON 解析错误：通过 try-catch 捕获异常，失败时回退为普通代码块显示
- ECharts 未加载：检查全局变量是否存在，给出明确错误提示
- 性能考虑：大量图表时可能影响性能，建议按需加载或虚拟滚动
- 安全性：确保 JSON.parse 的内容来自可信源，避免 XSS 攻击
扩展可能性
- 主题支持：通过额外参数指定图表主题
- 数据动态加载：支持从 URL 加载数据配置
- 交互事件：暴露图表事件供外部使用
- 服务端渲染：生成静态图片作为 fallback
结论
通过在 Markdown 中嵌入 ECharts 图表的技术方案，我们成功地将数据可视化能力无缝集成到文档编写流程中。这种方法既保留了 Markdown 的简洁性，又充分利用了 ECharts 强大的可视化功能，特别适合技术文档、数据分析报告等需要结合文字说明和数据展示的场景。
实现的核心在于灵活运用 Markdown 解析器的扩展能力和 ECharts 的动态初始化机制。随着 Web 技术的不断发展，这种轻量级集成方案将为内容创作者提供更强大的表达工具。
